hvordan fungerer det med solcelle og powerstation?

Kjøper du solcellepanel eller strømstasjon, dukker forkortelsen MPPT opp før eller senere. Den handler om én ting: hvor mye av strømmen panelet kan lage, som faktisk havner i batteriet. Her får du forklart hva en MPPT-regulator gjør, hvordan den skiller seg fra en enklere PWM-regulator, og hva solinngangen på en Pecron-stasjon betyr for deg.

Kort svar: hva er en MPPT-regulator?

MPPT står for Maximum Power Point Tracking. Det er en solregulator som hele tiden finner den kombinasjonen av spenning og strøm der panelet gir mest effekt, og gjør om overskuddsspenning til mer ladestrøm. En enklere PWM-regulator kobler panelet mer eller mindre rett på batteriet og kaster bort effekten når panelets spenning er høyere enn batteriets. I en strømstasjon sitter regulatoren innebygd, så du kobler panelet rett til solinngangen. Det du må passe på, er spenningsområdet og hvor mange watt inngangen tar imot.

Pecron E1500LFP strømstasjon 1536 Wh sett forfra

Mye sol i en bærbar stasjon: Pecron E1500LFP

1536 Wh og 2200 W, og tar imot opptil 800 W sol totalt. Nok til flere sammenleggbare paneler.

12 990 kr

Se E1500LFP

Pecron E3600LFP strømstasjon 3072 Wh sett skrått forfra

For store solanlegg: Pecron E3600LFP

3072 Wh og 3600 W, med to solinnganger på 1200 W hver, til sammen 2400 W.

22 900 kr

Se E3600LFP

Hvorfor trenger et solcellepanel en regulator?

Et solcellepanel leverer ikke en jevn, fast spenning. Spenningen og strømmen endrer seg hele tiden med lyset, temperaturen, skygger og vinkelen mot solen. Et batteri tåler ikke å få hva som helst inn, det må lades med riktig spenning og stoppes når det er fullt. Regulatoren er mellomleddet som tar imot det panelet gir, tilpasser det til batteriet og beskytter batteriet mot overlading.

Spørsmålet er hvor flink regulatoren er til å ta vare på effekten underveis. Det er her MPPT og PWM skiller lag.

Hva gjør en MPPT-regulator?

Hvert panel har ett punkt der spenning ganger strøm gir mest effekt. Det kalles maksimaleffektpunktet, og det flytter seg hele tiden: når en sky glir forbi, når panelet blir varmt i solen, eller når solen står lavere utpå ettermiddagen. En MPPT-regulator prøver seg fram mange ganger i sekundet og justerer seg slik at panelet hele tiden jobber så nær dette punktet som mulig.

Deretter gjør den om spenningen. Gir panelet høyere spenning enn batteriet trenger, omformer MPPT-regulatoren overskuddet til mer strøm i stedet for å kaste det bort. Det er hovedgrunnen til at MPPT henter ut mer energi av samme panel.

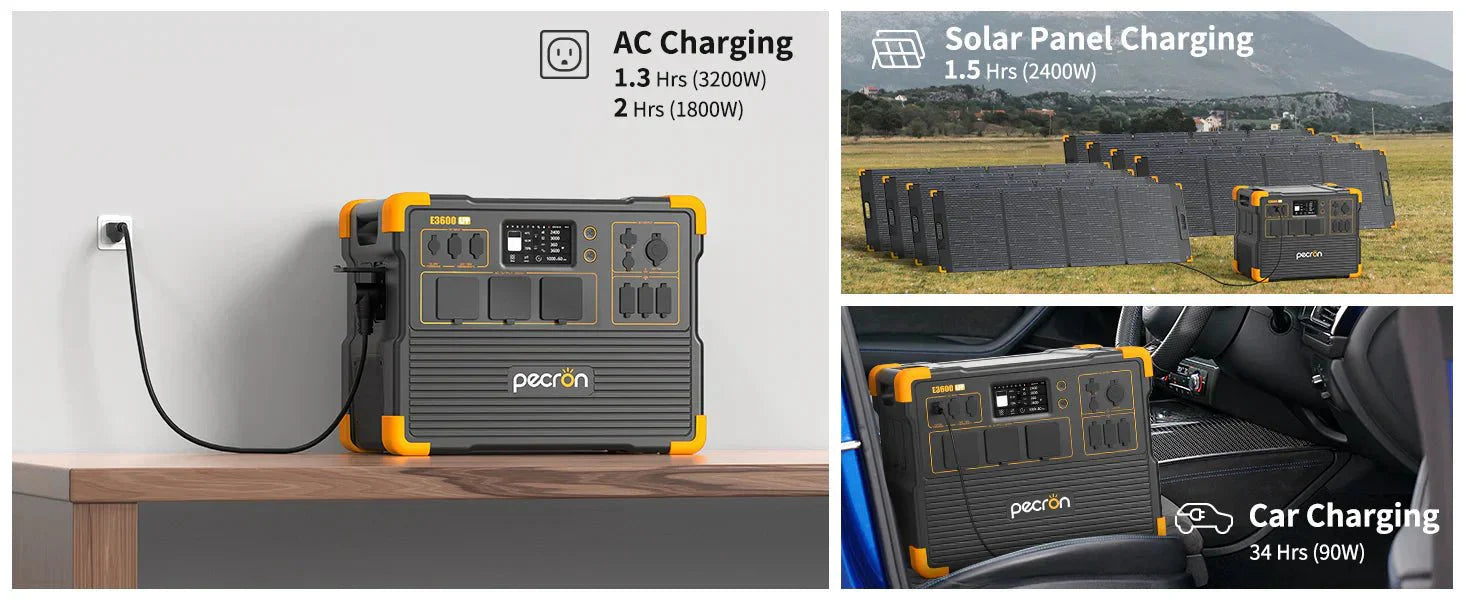

Lading av Pecron E3600LFP fra stikkontakt, solcellepanel og bil — Flere paneler på én stasjon: regulatoren i stasjonen sørger for at de jobber nær sitt beste punkt.

Hva er forskjellen på MPPT og PWM?

En PWM-regulator er enkel og billig. Den kobler panelet til batteriet i korte, raske pulser og trekker panelets spenning ned til batteriets spenning. Har panelet mye høyere spenning enn batteriet, går forskjellen tapt. PWM fungerer greit når panel og batteri er tett tilpasset hverandre, for eksempel et lite panel laget for et 12 V-batteri.

En MPPT-regulator er mer avansert og koster litt mer. Den lar panelet jobbe på sin egen ideelle spenning og gjør om overskuddet til ladestrøm. Den tåler også et mye bredere spenningsområde, og det gjør det mulig å koble paneler i serie for å få høyere spenning og mindre tap i kablene.

	PWM	MPPT
Prinsipp	Kobler panelet til batteriet i pulser	Finner panelets beste punkt og omformer spenningen
Utnyttelse av panelet	God bare når panelspenning og batterispenning passer sammen	God også når panelet har mye høyere spenning enn batteriet
Skiftende vær og kulde	Følger ikke med på endringene	Justerer seg hele tiden
Serie-kobling	Lite egnet	Mulig, innenfor spenningsområdet
Pris	Lav	Høyere
Typisk bruk	Små, enkle 12 V-oppsett	Strømstasjoner, bobil, hytte, off-grid

Hvor stor forskjell gjør MPPT i praksis?

Det kommer an på hvor godt panel og batteri passer sammen fra før. Er spenningene nesten like, er forskjellen liten. Er panelets spenning mye høyere enn batteriets, eller skifter lyset ofte, er forskjellen stor. Derfor er MPPT blitt standard i strømstasjoner og større anlegg, og PWM finnes mest i små og rimelige 12 V-sett.

I Norge betyr det mye. Solen står lavt store deler av året, skyer kommer og går, og panelene blir kalde. Kalde paneler gir høyere spenning, og en MPPT-regulator kan gjøre den ekstra spenningen om til ladestrøm. Det gir ikke mer sol, men du får mer ut av den du har.

Pecron PV200 solcellepanel koblet til en strømstasjon ved siden av en campingvogn — Sammenleggbart panel rett i solinngangen. Regulatoren sitter inne i stasjonen.

Hva betyr solinngangen på en Pecron-stasjon?

En strømstasjon har solregulatoren innebygd. Du trenger altså ingen egen regulator mellom panelet og stasjonen: panelet kobles rett til solinngangen. To tall avgjør hva du kan koble til: hvor mange watt inngangen tar imot, og hvilket spenningsområde den tåler.

Modell	Batteri	Maks sol
E1500LFP	1536 Wh	800 W totalt
E2400LFP	2048 Wh	800 W
E3600LFP	3072 Wh	2 × 1200 W = 2400 W
E3800LFP	3840 Wh	opptil 3000 W, to MPPT-innganger

Tall fra Pecrons produktdokumentasjon. Spenningsområde og plugg for hver inngang står i manualen til stasjonen.

Watt-grensen er et tak. Kobler du på flere paneler enn stasjonen tar imot, lader den ikke raskere i full sol, men litt overskudd kan hjelpe på grå dager når panelene gir langt under merkeeffekten. Spenningsgrensen er absolutt. Er spenningen for lav, starter ikke ladingen. Er den for høy, lader stasjonen ikke, og inngangen kan i verste fall ta skade.

Solinngangen brukes forresten ikke bare til sol. Pecron DC1242-500 billader tar strøm fra bilens 12 til 30 V-anlegg og gir 42 V og opptil 13 A, totalt opptil 500 W, inn på solinngangen på en Pecron-strømstasjon. Da lader du mens du kjører, og har solpanelene fri til når du står parkert.

Pecron E2400LFP lades fra stikkontakt, solcellepaneler og bil — E2400LFP kan lades fra stikkontakt, sol og bil. Solen går gjennom den innebygde regulatoren.

Serie, parallell og spenningsområdet

Kobler du paneler i serie, legges spenningen sammen. Kobler du i parallell, legges strømmen sammen. En MPPT-regulator liker gjerne høyere spenning, fordi lavere strøm gir mindre tap i kablene, men spenningen må hele tiden holde seg innenfor det inngangen tåler. Husk at panelene gir høyere spenning når de er kalde, så en kald og klar vinterdag kan gi litt mer enn databladet sier.

Hvordan du regner på dette og kobler MC4-kontaktene riktig, steg for steg, har vi samlet i guiden til hvordan du kobler solcellepanel til strømstasjon. Skal du kjøpe nytt panel, se hva du bør sjekke på databladet før du kjøper.

Pecron E3600LFP eller E3800LFP sett bakfra med kjølevifter og tilkoblinger — Sjekk hvilke innganger stasjonen din har, og hva hver av dem tåler, før du kobler til.

Hva påvirker ladehastigheten mest?

MPPT gjør det beste ut av det panelet gir, men kan ikke lage sol. Det som avgjør mest, er fortsatt hvor mye lys som treffer panelet: solvinkel, skyer, skygge fra trær og tak, og årstiden. Deretter kommer panelets størrelse, kabeltap i lange eller tynne kabler, og til slutt grensen på solinngangen. Vinkle panelet mot solen, flytt det ut av skyggen og bruk korte kabler med riktig tverrsnitt, så får regulatoren mer å jobbe med.

Vanlige feil med solcelle og MPPT

Den vanligste feilen er å se bare på watt og glemme spenningen. Mange kobler også for mange paneler i serie og går over spenningsgrensen, eller bruker lange og tynne skjøtekabler som spiser effekten før den når stasjonen. Andre tror at alle regulatorer er like og velger et billig PWM-sett til et stort batteri. Og mange kjøper for lite panel til batteriet de har. Er du usikker på oppsettet ditt, spør oss, så ser vi på det sammen med deg.

Vanlige spørsmål

Hva betyr MPPT?

Maximum Power Point Tracking. Regulatoren følger hele tiden med på punktet der panelet gir mest effekt, og justerer seg etter det.

Er MPPT bedre enn PWM?

Ja, i de fleste tilfeller. Forskjellen er størst når panelet har høyere spenning enn batteriet og når lyset skifter, og minst når panel og batteri er tett tilpasset hverandre.
